OP80 1G GPON ONU

Оконечные устройства OP801G предназначены для удовлетворения требований FTTH и Triple Play операторов фиксированной сети или кабельных операторов. Коробка основана на зрелой технологии Gigabit GPON, которая имеет высокое соотношение производительности и цены. Они отличаются высокой надежностью, простотой управления и гарантированным качеством обслуживания. И полностью соответствует техническим регламентам, таким как ITU-T G.984.x.

Отправить запрос

Скачать

1.1 Позиционирование продукта

1.2 Сетевой режим

OP801G - это оконечное оборудование режима FTTH, предназначенное для применения внутри помещений. Конкретное применение относится к рисунку 1-1

Изображение 1-1 OP801Gпродукция Схема сети

2. Аппаратное обеспечение

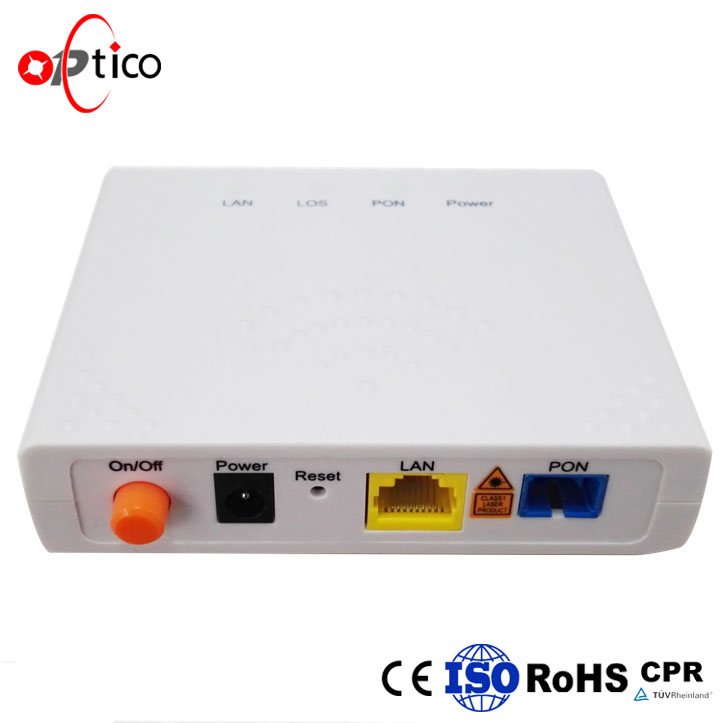

2.1 Описание интерфейса оборудования OP80 1G

Тип порта	функция
Порт PON	Соедините порт PON с интернетом по типу SC, одномодовый оптоволоконный кабель
Порт LAN	RJ45Port подключается к локальному интернету, 1 порт GE автоматически
Кнопка сброса (RST)	Нажмите кнопку сброса и удерживайте 1-5 секунд, чтобы перезагрузить устройство и восстановить заводские настройки по умолчанию.
Порт PWR (DC12 В)	Подключите с адаптером питания
Включение / выключение питания	Включение / выключение питания

2.2 Показатели OP80 1G GPON ONU

Таблица 2-2 OP801G Светодиодная инструкция

индикаторы	статус	Описание
СИЛА	Включить свет	Блок питания ONU нормально
Выключить свет	ONU нет питания
PON	Включить свет	Ссылка ONU активна
вспышка	ОНУ удалось связать
Выключить свет	Скорость приема ONU ниже чувствительности оптического приемника
ЛОС	мерцать	Устройство не принимает оптические сигналы.
от	Устройство получило оптический сигнал.
ЛВС	Включить свет	сетевой порт подключен, но данные не передаются
вспышка	передача данных через сетевой порт
Выключить свет	ONU нет блока питания или интернет-кабеля

3.Технические характеристики OP80 1G GPON ONU

3.1 Физическая структура, окружающая среда и электрические параметры

Таблица 3-1 Спецификация OP801G и рабочая среда

параметр	номинальный
измерение	107 мм × 85 мм × 26 мм (длина × ширина × H)
Вес нетто	0.26kg
Типичная потребляемая мощность	<>
Шум	Никто
Стиль охлаждения	Естественно охлаждение
Источник питания	12 В постоянного тока (с помощью внешнего адаптера переменного / постоянного тока)
Стиль установки	Поддержка ПК, настенное крепление или положить внутри информационного окна.
Окружающая обстановка	0 ~ 45 ℃
Атмосферное давление	70 ~ 106Kpa
Среднее время безотказной работы	50,000hours
MTTR	30 минут
параметр	номинальный

3.2 Характеристики интерфейса GPON

Таблица 3-2 Интерфейс OP801G GPON

параметр	номинальный
Стиль соединителя	SC / PC
Количество PON	1
Стиль волокна	Одиночный режим
длина волны	TX: 1310 +/- 20 нм RX: 1490 +/- 10 нм
Стандарт интерфейса PON	МСЭ-Т G.984.2 / МСЭ-Т G.984.3 / МСЭ-TG.988 Класс B +
Скорость приема интерфейса PON	1.244Gpbs
Скорость передачи интерфейса PON	2.488Gpbs
Выходная оптическая мощность	Мин .: 0 дБм Макс: + 5 дБм
Оптическая чувствительность приемника	Предшествовать -28дБм
Длина оптического R	Макс 20 км
