Волоконно-оптические соединители FC UPC

Волоконно-оптические соединители FC UPC

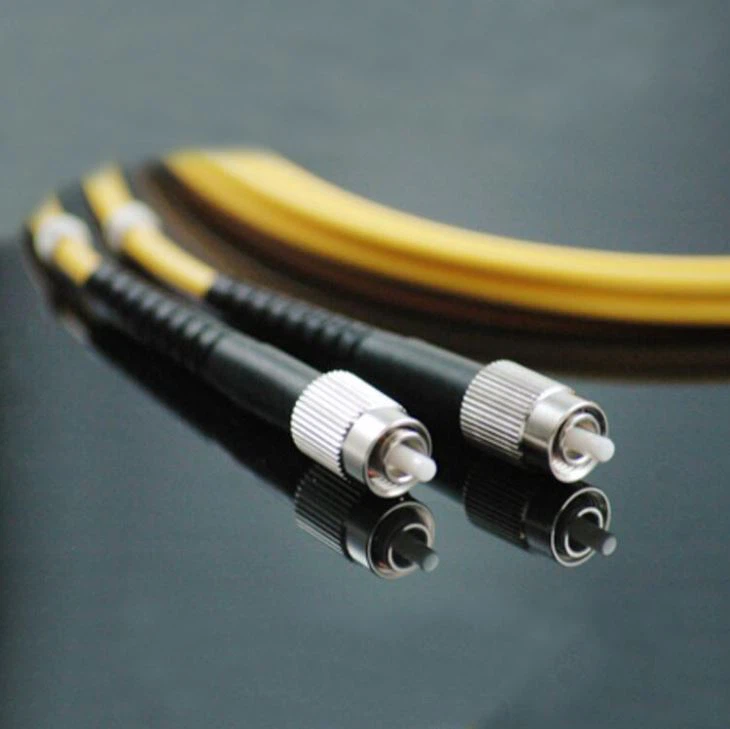

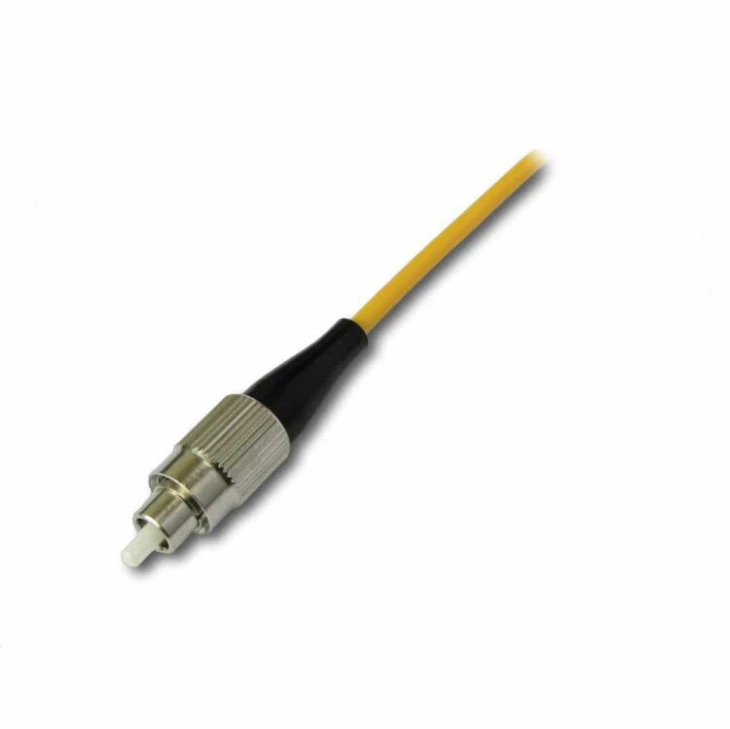

Этот разъем был впервые разработан компанией Japan NTT. FC - это аббревиатура от Ferrule Connector, указывающая на то, что метод внешнего усиления заключается в использовании металлической втулки, а метод крепления - с помощью винтовой пряжки. Самый ранний разъем типа FC, сопрягаемая торцевая поверхность керамического штифта использовалась методом плоского контакта (FC). Этот тип соединителя прост по конструкции, удобен в эксплуатации и прост в изготовлении, но конец волокна более чувствителен к пыли, а отражение Френеля легко получить, и труднее улучшить характеристики обратных потерь. Позже этот тип разъема был улучшен с использованием сферического штифта (ПК) с сопрягаемой торцевой поверхностью, а внешняя структура не была изменена, что значительно улучшило характеристики вносимых и возвратных потерь.

Характеристики продукта:

Приложения:
Кабельное телевидение
метро
Испытательное оборудование
Установка в помещении
Сети обработки данных
Телекоммуникационные сети
Локальные сети (LAN)
Глобальные сети (WANS)
Завершение активного устройства

Особенности:
Низкие вносимые потери и высокие возвратные потери
Корпус из никелированной латуни
Ботинки в стиле Telcordia
Выравнивание с высокой точностью
Свободно плавающий керамический наконечник
Прецизионный стопорный ключ и устойчивый к коррозии корпус

Распространенными оптоволоконными разъемами в лаборатории являются FC / PC и FC / APC. FC здесь относится к контактору с наконечником, который представляет собой металлическую гильзу из стали (одно различие между оптоволоконными разъемами и кабельными разъемами - это металлическая текстура, кабельные разъемы в основном сделаны из меди, для хорошей проводимости; и оптоволоконные разъемы Нет электричества. , а медь мягкая, дорогая, ржавая). Для разъемов, которые полностью металлические, эти два сокращения часто игнорируются. Например, FC / PC можно условно назвать PC, а APC - FC / APC. ПК означает близкий контакт (физический контакт), который также является близким контактом. По разнице обратных потерь разъем делится на PC, SPC, UPC и APC. SPC относится к суперфизическому контакту, UPC относится к сверхфизическому контакту. Обратные потери, указанные в отраслевых стандартах ПК, SPC и UPC, составляют -35 дБ, -40 дБ и -50 дБ (обратные потери относятся к тому, какая часть света отражается от торца разъема, чем меньше возвратные потери, тем лучше Конечно, можно также сказать, что чем больше величина возвратных потерь, тем лучше, вне зависимости от знака минус впереди). Разные разъемы в принципе нельзя смешивать, но торцы волокон PC, SPC и UPC все плоские, и разница заключается в качестве шлифовки. Следовательно, смешанное соединение ПК, SPC и UPC не образует постоянного соединителя. Физический ущерб. APC совсем другой. Его торец отшлифован под углом 8 градусов, чтобы уменьшить отражение. Его стандартные возвратные потери составляют -60 дБ. Разъем APC можно подключать только к APC. Поскольку конструкция APC полностью отличается от конструкции ПК, если эти два разъема соединить фланцем, то конец волокна на разъеме будет поврежден. Способ подключения APC к ПК реализуется с помощью оптоволоконной перемычки, преобразованной из ПК в APC. Кроме того, следует отметить, что разъемы APC обычно зеленого цвета (желтые волокна - это только одномодовые волокна), и человеческий глаз может видеть наклон торцевой поверхности волокна. Поэтому, чтобы избежать путаницы при использовании разъемов во время эксперимента (чтобы не повредить входные порты, такие как спектрометры), при покупке лазеров, перемычек и т. Д. От производителя следует единообразно требовать предоставления разъемов APC. FC / PC FC / UPC FC / APC может быть смешанным подключением, затухание сигнала не будет очень большим, в соответствии с национальным стандартом вносимые потери должны быть менее 0,5 дБ. Применение в основном зависит от типа адаптера. Как правило, существует множество FC для коммуникационных стоек ODF, множество SC для оптических портов оборудования и множество ST в локальных сетях и широковещательной передаче.

Сертификаты:

Заводская мастерская:
