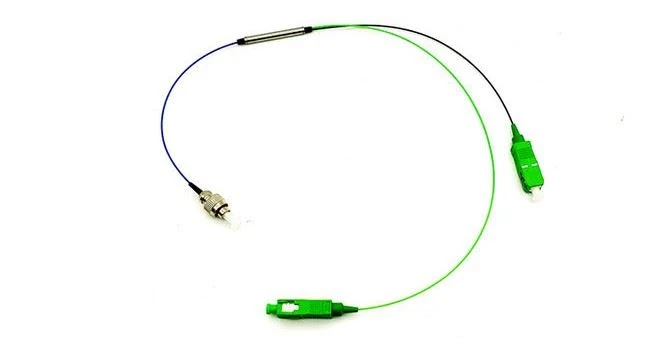

Компактное мультиплексирование с грубым разделением по длине волны (CCWDM) - это использование волоконно-оптического мультиплексора для различных длин волн световых сигналов, мультиплексированных в одно оптическое волокно для передачи на приемном конце линии связи, при этом смешанный сигнал волоконно-оптического мультиплексора разлагается на сигнал различной длины волны, подключенный к соответствующему принимающему устройству. Optico теперь предлагает модуль Mini CWDM (CCWDM), который обеспечивает расширение пропускной способности для будущего роста сети в одном из самых маленьких корпусов в отрасли. Компактные модули CWDM основаны на технологии оптики свободного пространства. он доступен в 4- или 8-канальных конфигурациях, имеет более низкие общие вносимые потери и лучшую однородность по всем каналам. Его компактный размер и уникальный несущий лоток выделяют его, облегчая развертывание в различных полевых условиях.
| Параметр | 4Ч | 8Ч | 16Ч | 18Ч |
| Рабочая длина волны (нм) | 1260~1620 | |||
| Длина волны канала (нм) | 1270,1290, ..., 1590,1610 или 1271,1291, ..., 1591,1611 | |||
| Расстояние между каналами (нм) | 20 | |||
| Полоса пропускания канала (нм) | CWL + / - 6,5 нм | |||
| Вносимая потеря (дБ) | ≤1.2 | ≤1.5 | ≤2.2 | ≤2.2 |
| Пульсация канала (дБ) | ≤0.4 | |||
| Изоляция (дБ) | Соседний | & gt; 30 | ||
| Несмежный | & gt; 40 | |||
| Дисперсия моды поляризации (пс) | ≤0.2 | |||
| Потери, зависящие от поляризации (дБ) | ≤0.2 | |||
| Направленность (дБ) | & gt; 45 | |||
| Возвратные потери (дБ) | & gt; 45 | |||
| Максимальная мощность (мВт) | 500 | |||
| Рабочая температура (℃) | -5~+70 | |||
| Температура хранения (℃) | -40~85 | |||
| Тип волокна | G657A1 или индивидуальный | |||
| Коннектор | TBD | |||
| Размер упаковки (мм) | L44 x W28 x H6.2 | L50 x W50 x H7 | ||
| Примечания: | ||||
| * 1. Все параметры без разъемов | ||||
| * 2.Потери на коннекторе: 0,2 дБ / каждое добавленное | ||||
Приложение
Мониторинг линии
Сеть WDM
Телекоммуникации
Сотовое приложение
Волоконно-оптический усилитель
Доступ к сети
Функции
Без эпоксидной смолы в оптическом тракте
Высокая изоляция
Низкие оптические потери и чувствительность к поляризации
Компактный мини-размер
Telcordia GR-1221 Квалифицировано
| Количество каналов | Структура | Тип косички | Длина волокна | Коннектор | Длина волны передачи |
| 4 | Mux | Голое волокно | 1m | SC / APC | 1270 нм |
| 8 | Demux | 0,9 мм | 2m | LC / PC | 1290 нм |
| `6 | 1.0 мм | ... | ... | ... | |
| 28 | 2,0 мм | Индивидуально | Индивидуально | 1610нм |
