Shenzhen Optico Communication Co., Ltd. является одним из самых надежных производителей и поставщиков магистральных оптических патч-кордов 16f mtp в Китае. Пожалуйста, не стесняйтесь продавать высококачественную продукцию по индивидуальному заказу оптом по конкурентоспособной цене на нашем заводе. Если у вас есть какие-либо вопросы о бесплатных образцах, пожалуйста, напишите нам.
Профиль продукта
Оптоволоконный патч-корд MPO — это высококачественный-многоволоконный патч-корд-, предназначенный для эффективного и надежного оптоволоконного соединения. В этом патч-корде MPO, состоящем из 16 волокон, используются прецизионно отлитые наконечники MT, металлические направляющие штифты и прецизионные корпуса для обеспечения оптимального выравнивания волокон во время соединения.
Волоконный патч-корд MPO представляет собой либо MPO-MPO без контактов (гнездо), либо MPO-MPO с контактами (штекер).
Материалы оболочки включают OFNP (пленум), OFNR (стояк) и малодымный, безгалогеновый (LSZH) .
Технические характеристики продукта
| Физические свойства | Параметр | ||
| Количество волокон | 16 | ||
| Оптоволоконный режим | СМ(ОС2)/ММ(ОМ3/ОМ4/ОМ5) | ||
| Тип разъема | США Conec MTP Женский | ||
| Полярность | Тип А/Б/С | ||
| Кабельная оболочка | ПВХ/ЛСЖ/ОФНП | ||
| Цвет куртки | Желтый/голубой/пурпурный/лаймово-зеленый/на заказ | ||
| Диаметр кабеля (мм) | 3 | ||

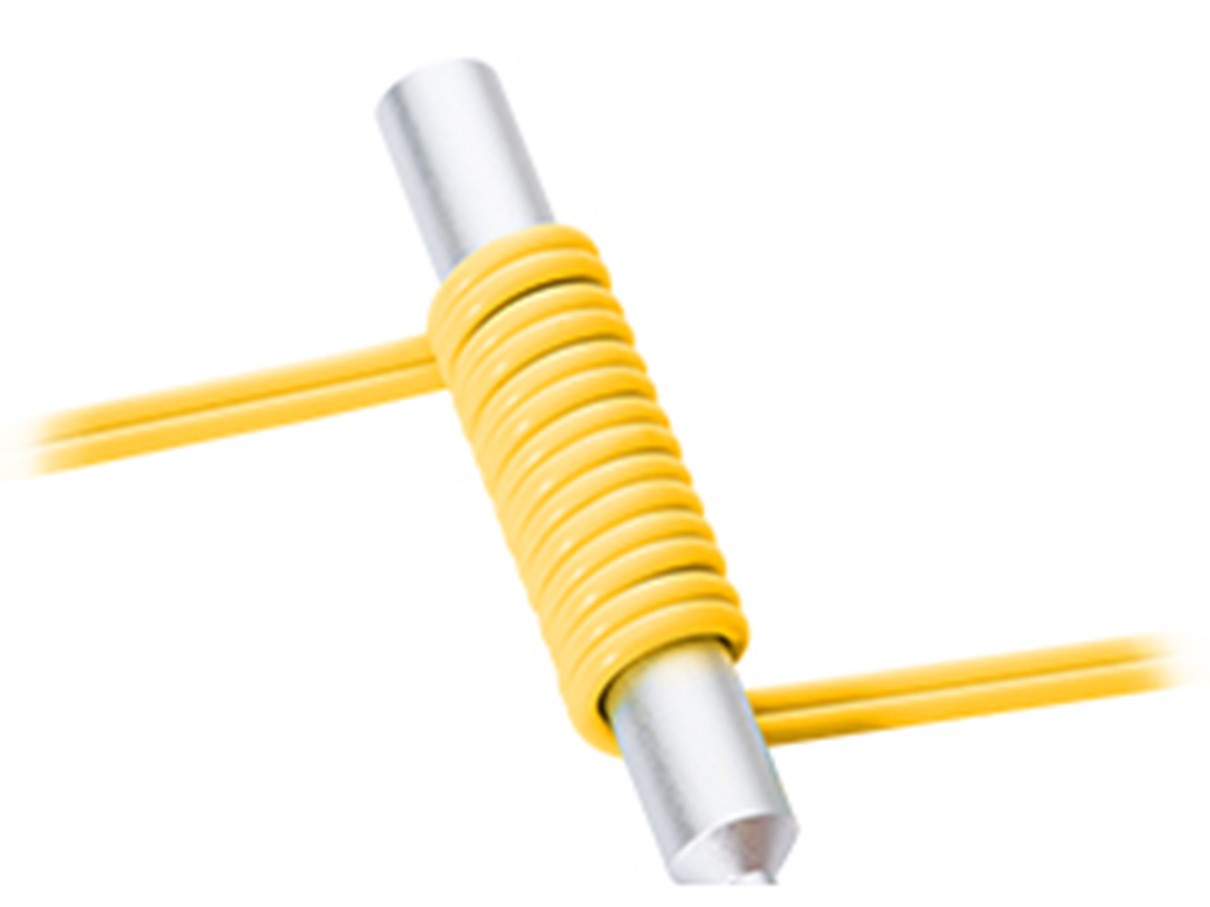

| Минимальный радиус изгиба | 7.5 | ||
| Длина волокна и загрузки | Настраиваемый | ||
|
|
|||
| Оптические свойства | Параметр | ||
| Вносимая потеря (дБ) | Стандартная потеря | Низкие потери | Ультра низкие потери |
| Меньше или равно 0,7 | SM Меньше или равно 0,35, MM Меньше или равно 0,5 | Меньше или равно 0,25 | |
| Возвратные потери (дБ) | SM Больше или равно 60, MM Больше или равно 20 | ||
| Длина волны (нм) | СМ 1310/1550, ММ 850/1300 | ||
| Предел прочности (Н) | Долгосрочная перспектива | Короткий срок | |
| 70N | 220N | ||
| Рабочая температура (градусы) | -40 ~ +85 | ||
| Температура хранения (градусы) | -20 ~ +70 | ||
Особенности продукта
Повышенная эффективность
Оптоволоконный патч-корд MPO обеспечивает высокую-плотность оптоволоконных соединений (16 волокон), уменьшая путаницу в кабелях и оптимизируя использование пространства в центрах обработки данных и сетевых средах.

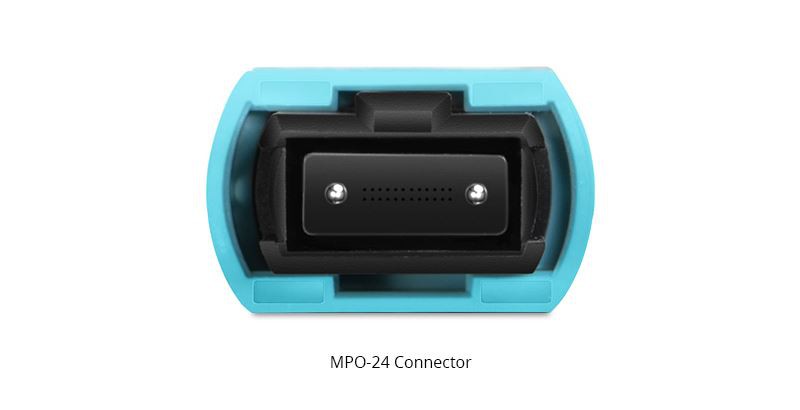

Точное и стабильное выравнивание волокон
Наличие металлических направляющих штифтов гарантирует правильное выравнивание волокон для поддержания оптимального физического контакта. Он также обеспечивает дополнительную стабильность и поддержку во время процесса сопряжения, предотвращая любое движение или смещение, которое может привести к потере или ухудшению сигнала.
Надежная работа
Точное расположение волокон и использование высококачественных-компонентов обеспечивают низкие вносимые потери (0,35 дБ), минимальное ухудшение сигнала и надежную передачу в высокоскоростных сетевых приложениях.
Простая установка
Конструкция патч-корда MPO с возможностью подключения-и-обеспечивает быструю и простую-бесплатную установку, экономя драгоценное время и усилия при настройке или реконфигурации сети.
Волокно Corning/YOFC
Все наконечники MPO производства Hakusan.
Высокая стабильность и надежность
Высокая плотность и скорость
Доверие к нашему бренду обеспечивается сильной производственной командой
Сцены приложений
Подключение трансивера SFP

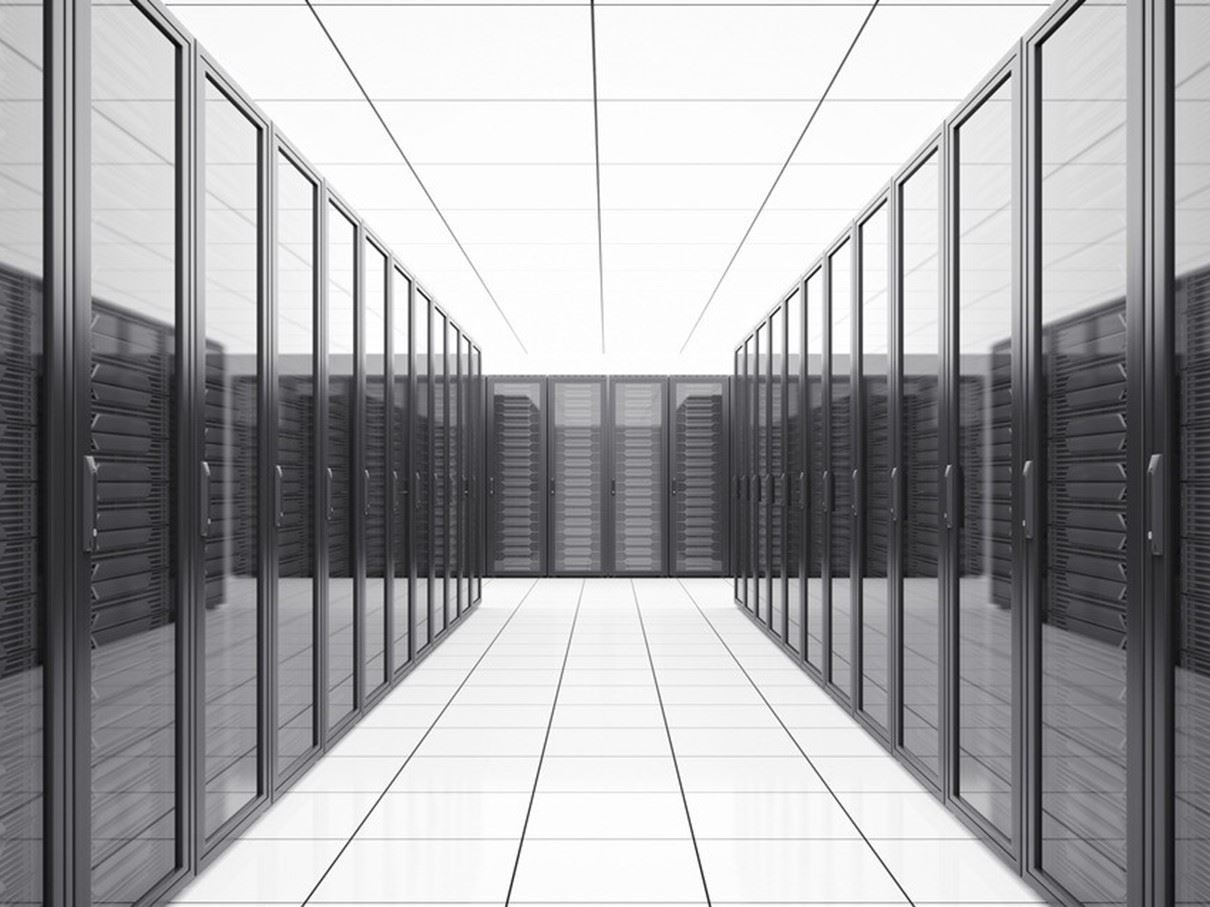

Дата-центр
Соединение сетей
100% протестировано перед поставкой
МПО IL RL Тест
Тест полярности МПО
Конец MPO-тест поверхности
Температурный тест
Решения для подключения
Межсоединение от 40G до 4x 10G
1. Основное кабельное решение:
а. Основное соединительное оборудование:
Используйте высокопроизводительный-коммутатор в сочетании с модулем оптического приемопередатчика 40G BASE-SR4 QSFP+ 850нм, длина волны 150 м, для подключения со скоростью 40 Гбит/с.
б. Метод подключения оптоволокна: использоватьДуплексные многомодовые патч-корды LC UPC–LC UPC OM5или12-жильные патч-корды MTPдля подключения оборудования.
в. Управление оптоволоконными кабелями: включитеПанель адаптера оптоволокна 12 × LC Duplex SMиШкаф высокой плотности-высоты 1U для монтажа в стойку с выдвижным ящикомдля организации кабелей и уменьшения беспорядка.
В качестве альтернативы используйте12-портовая панель MTPс подобнымкорпус для монтажа в стойку.
2. Соединение между ядром и доступом:
Подключите ядро и точки доступа с помощьюMTP OM4 12-Основные патч-корды.
3. Доступ к кабельному решению:
а. Основное оборудование для подключения: включите высокопроизводительный-коммутатор сМодуль оптического приемопередатчика 10G SFP+.
б. Метод подключения волокна:Используйте дуплексные многомодовые патч-корды LC UPC–LC UPCили12-жильные патч-корды MTPдля подключения оборудования.
в. Управление оптоволоконными кабелями:
ОсуществлятьОптоволоконная патч-панель высотой 1U, дуплексная ODF на 12 LCа также шкаф высокой плотности-для монтажа в стойку высотой 1U с выдвижным ящиком для размещения кабелей.
В качестве альтернативы используйте24Ф 2×12Ф МПО-6LC Кассета МПО, OM3, вместе сШкаф высокой плотности-высоты 1U для монтажа в стойку без нагрузки и выдвижным ящикомподдерживать порядок в кабелях во избежание беспорядка.
Сертификаты
CE
СЛР
ИСО
РоХС
Полный спектр испытаний надежности от сторонней-лаборатории
Тест сцепления
Испытание на падение
Испытание на долговечность
Испытание на высокую-постоянную температуру и влажность
Испытание на высокую-низкую температуру
Тест на потери
Тест на микропоперечное сечение
Устойчивость к повторным испытаниям на изгиб
Одиночный тест на вертикальное горение
Тест на изменение температуры
УФ-тест
Богатое складирование и быстрая доставка
Доставка(7-15 дней)
Как мы можем поддержать вас
Быстрый ответ в течение 24 часов
Консультационные услуги «один-на-один»
Профессиональная техническая поддержка (RL может достигать даже 85 дБ/разъемов класса B)
Супер строгий контроль качества (реальный эксперимент с пробкой в 1000 раз)
Огромные производственные мощности
Никогда не меняйте цены произвольно
горячая этикетка : 16f mtp магистральный оптический патч-корд, Китай, производители, поставщики, фабрика, оптовая торговля, индивидуальные
| Физические свойства | Параметр | ||
| Количество волокон | 8/12/16/24/32/48 волокон/на заказ | ||
| Оптоволоконный режим | СМ(ОС2)/ММ(ОМ3/ОМ4/ОМ5) | ||
| Тип разъема | США Conec MTP Женский/Мужской; MPO Женский/Мужской | ||
| Полярность | Тип А/Б/С | ||
| Кабельная оболочка | ПВХ/ЛСЖ/ОФНП | ||
| Цвет куртки | Желтый/голубой/пурпурный/лаймово-зеленый/на заказ | ||
| Диаметр кабеля (мм) | 3 | ||
| Минимальный радиус изгиба | 7.5 | ||
| Длина волокна и загрузки | Настраиваемый | ||
|
|
|||
| Оптические свойства | Параметр | ||
| Вносимая потеря (дБ) | Стандартная потеря | Низкие потери | Ультра низкие потери |
| Меньше или равно 0,7 | SM Меньше или равно 0,35, MM Меньше или равно 0,5 | Меньше или равно 0,25 | |
| Возвратные потери (дБ) | SM Больше или равно 60, MM Больше или равно 20 | ||
| Длина волны (нм) | СМ 1310/1550, ММ 850/1300 | ||
| Предел прочности (Н) | Долгосрочная перспектива | Короткий срок | |
| 70N | 220N | ||
| Рабочая температура (градусы) | -40 ~ +85 | ||
| Температура хранения (градусы) | -20 ~ +70 | ||
