Компания Shenzhen Optico Communication Co., Ltd. является одним из самых надежных производителей и поставщиков испытательных кабелей sn mt с покрытием 16f ar в Китае. Пожалуйста, не стесняйтесь продавать высококачественную продукцию по индивидуальному заказу оптом по конкурентоспособной цене на нашем заводе. Если у вас есть какие-либо вопросы о бесплатных образцах, пожалуйста, напишите нам.
Профиль продукта

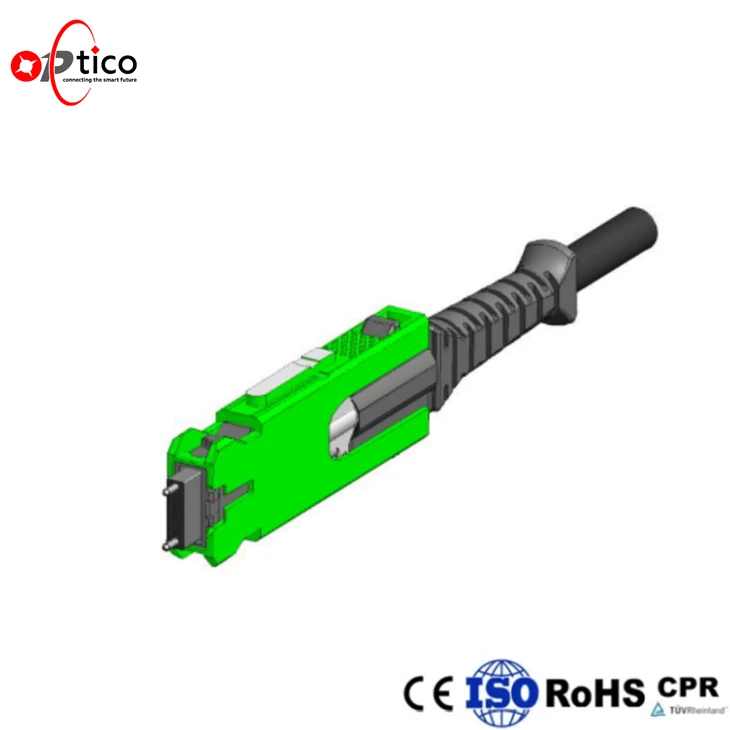

16F Испытательный кабель SN MT с покрытием AR:Эта 16-волоконная сборка SN-MT®, предназначенная для-оптического тестирования высокой плотности, имеет точно утопленную торцевую поверхность с просветляющим-покрытием для контролируемого бесконтактного соединения. Уменьшая обратное отражение и сводя к минимуму износ торцевой-лицевой части при повторяющихся соединениях, он помогает поддерживать стабильные вносимые потери и повторяемые результаты испытаний. Компактный интерфейс 16F поддерживает эффективное многополосное тестирование и плотную компоновку портов, что делает его хорошо подходящим для проверки приемопередатчиков, производственных испытаний и высокоскоростных приложений искусственного интеллекта и оптических соединений в центрах обработки данных.
Почему стоит выбрать тестовый кабель SN-MT с покрытием AR?
Тестовый кабель SN-MT с покрытием AR-сконструирован как стабильный эталонный интерфейс для повторных оптических испытаний, а не как стандартный патч-кабель для передачи данных.
| Сравнение | Стандартный соединительный кабель SN-MT | 16F Испытательный кабель AR-SN-MT с покрытием |
| Тестовый интерфейс | Торец стандартного разъема с нормальным физическим контактом волокна во время соединения. | Утопленная торцевая поверхность волокна с просветляющим-покрытием и управляемым бесконтактным оптическим интерфейсом. |
| Основная роль | Общее оптическое соединение, коммутация и структурированная кабельная система. | Эталонное-тестирование каналов, проверка DUT и высокочастотное-производственное тестирование. |
| Повторное спаривание | Торцевая поверхность разъема подвержена нормальному механическому контакту и износу при повторяющихся соединениях. | Помогает уменьшить прямой контакт-сердечников оптоволокна с тестовым интерфейсом, защищая разъем тестируемого устройства во время повторного тестирования. |
| Стабильность измерений | Не предназначено специально для уменьшения вариаций, связанных с отражением-в тестовой ссылке. | Просветляющее покрытие помогает уменьшить отражение Френеля и-связанные с отражением изменения в измерениях вносимых-потерь и обратных-потерь. |
| Типичное применение | Исправления в центрах обработки данных,-межсоединения высокой плотности и обычные оптические каналы передачи. | Проверка модулей 400G, 800G и 1,6T, тестирование интерфейса SN-MT, связанное с CPO,-MT и оценка оптического соединения на-плате или объединительной плате-. |
Выбирайте испытательный кабель AR-SN-MT с покрытием, если:для вашего тестового маршрута требуется многоразовый стабильный эталонный интерфейс, который помогает защитить ИУ и улучшить повторяемость испытаний во время частых циклов сопряжения.
Технические характеристики продукта
| Физические свойства | Параметр | ||
| Количество волокон | 16F | ||
| Оптоволоконный режим | СМ (ОС2)/ММ (ОМ3/ОМ4/ОМ5) | ||
| Бренд волокна | Корнинг / YOFC | ||
| Разъем | СН-МТ | ||
| Конфигурация покрытия | Двустороннее-с покрытием/Одностороннее-с покрытием | ||
| Пол | Мужской (М) / Женский (Ж) | ||
| Конец-Полировка лица | БПК / СКП | ||
| Полярность | Тип А/Б/С | ||
| Кабельная оболочка | ПВХ/ЛСЖ/ОФНП | ||
| Цвет куртки | Желтый (SM)/голубой (OM3)/пурпурный (OM4)/зеленый лайм (OM5)/по индивидуальному заказу | ||
| Диаметр кабеля | 2,0 мм | ||
| Цвет загрузки | Черный/красный/серый/другие | ||
| Наконечник с волоконным сердечником | Индивидуальные | ||
| Оптические свойства | Параметр | ||
| Вносимая потеря (дБ) | Типичное измерение | Низкие потери | Ультра низкие потери |
| Приблизительно. 0.20 дБ | Меньше или равно 0,40 дБ | Меньше или равно 0,35 дБ | |
| Возвратные потери (дБ) | UPC/PC Больше или равно 50 дБ; APC Больше или равно 65 дБ | ||
| Длина волны (нм) | СМ: 1310/1550; ММ: 850/1300 | ||
| Механические и экологические свойства | Параметр | ||
| Предел прочности (Н) | Долгосрочная перспектива | Короткий срок | |
| 70 N | 220 N | ||
| Прочность спаривания | Изменение вносимых потерь (ΔIL) | Циклы спаривания | |
| Меньше или равно 0,20 дБ | Мин. 500 | ||
| Не-контактная геометрия | Воздушный зазор | Основное углубление | |
| Примерно . 1.2 мкм после спаривания | 0.6-6.0 µm | ||
| Рабочая температура (градусы) | от -20 до +70 | ||
| Температура хранения (градусы) | от -40 до +85 | ||
Архитектура тестового интерфейса
В отличие от стандартной перемычки 16F SN-MT, эта сборка спроектирована вокруг тестового интерфейса, обращенного к проверяемому устройству-. Конец SN-MT с AR-покрытием расположен там, где происходит повторное соединение и оптическое измерение.
01 · СПРАВОЧНАЯ СТОРОНА
Подключение испытательного оборудования
Не-конец для тестирования подключается к выбранному порту прибора, эталонному кабелю, адаптеру или приспособлению для лабораторных испытаний.
02 · ИСПЫТАТЕЛЬНАЯ СТОРОНА
AR-Интерфейс SN-MT с покрытием
В разъеме проверяемого устройства-16F SN-MT используется утопленный оптический интерфейс с противоотражающим-покрытием для управляемой бесконтактной оптической связи.
03 · СТОРОНА ДУТ
Интерфейс устройства высокой-плотности
Кабель соединяется с назначенным интерфейсом устройства SN-MT, включая оптические модули, испытательные приспособления, ориентированные на CPO-, и параллельные-оптические сборки.
Создан для повторяющегося-положения спаривания.
В тестовом канале соединение тестируемого устройства часто подключается и отключается гораздо чаще, чем другие интерфейсы. Размещение конца SN-MT с AR-покрытием в этом месте помогает создать более контролируемый измерительный интерфейс, одновременно уменьшая прямой контакт-сердечника волокна в соединении, обращенном к проверяемому устройству-.
Односторонний- или двусторонний-интерфейс тестирования
Интерфейс с AR-покрытием можно применять на одном или обоих концах кабеля в зависимости от топологии канала, расположения эталонного соединения и интерфейсов, требующих частых циклов тестирования.
Особенности продукта
Бесконтактный испытательный интерфейс с противо-покрытием-
Утопленная торцевая поверхность волокна с просветляющим-покрытием создает контролируемый бесконтактный оптический интерфейс, помогая уменьшить отражение Френеля и свести к минимуму прямой контакт-сердцевины волокна во время тестирования.

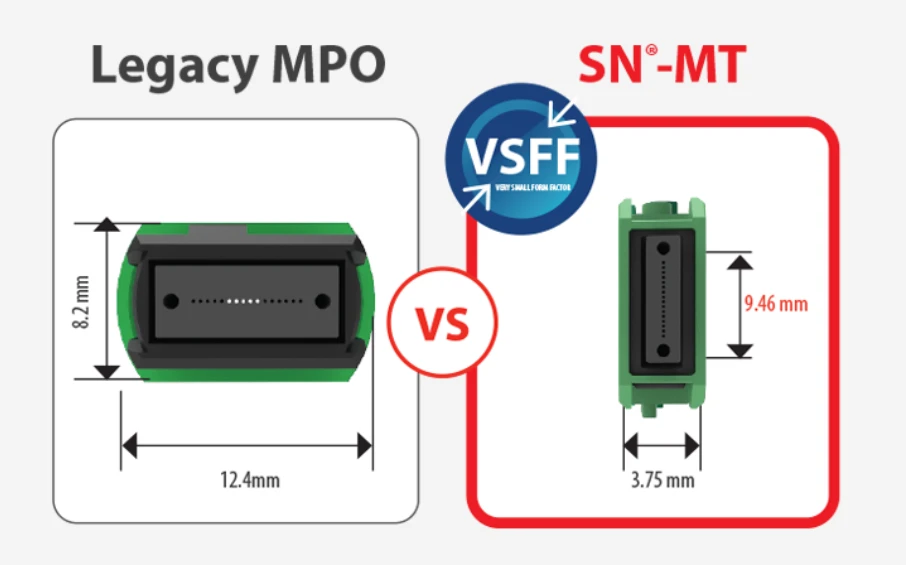

16F SN-Тестовый интерфейс VSFF
Компактный интерфейс 16F SN-MT использует прецизионный наконечник MT в формате SN-, обеспечивая опорное соединение высокой-плотности для параллельного-тестирования оптики.
Защищает ИУ и стабилизирует тестирование
Размещенный между испытательным оборудованием и тестируемым устройством, кабель помогает уменьшить износ торцевой-изолирующей поверхности проверяемого устройства, дрейф вносимых-потерь и отклонения измерений, связанные с отражением-, во время многократного соединения.
CPO и проверка ссылок на-платформе
SN-MT используется для плотного подключения на периферии, на плате и в объединительной плате систем, ориентированных на CPO-. Этот тестовый кабель обеспечивает соответствующий эталонный интерфейс для оценки соединений с высокой-плотностью.
Предназначен для расширенного параллельного-тестирования оптики:Тестовый кабель 16F AR с-покрытием SN-MT подходит для проверки модулей 400G, 800G и 1,6T, тестирования интерфейсов, связанных с CPO-, проверки патч-панелей высокой-плотности-панелей, а также оценки встроенных или объединительных оптических-каналов на плате или объединительной плате.
ПродуктПриложения
Тестирование высокоскоростных-центров обработки данных
100% протестировано перед доставкой
Наша продукция проходит всестороннее тестирование перед отправкой, чтобы гарантировать высокое-качество доставки нашим клиентам.
IL/RL тест
Проверка полярности
Завершить-поверхностный тест
Температурный тест
Сертификаты
CE
СЛР
(1)-01.png?size=270x0 "ISO")
ИСО
РоХС
