Коммутаторы уровня 2 обычно используются для подключения сетевых устройств и клиентских устройств в Ethernet для идентификации и перемотки MAC-адресов в пакетах данных. Однако с увеличением разнообразия сетевых приложений и развитием конвергентных сетевых приложений, применение коммутаторов уровня 3 процветало в центрах обработки данных, сложных корпоративных сетях, коммерческих приложениях и даже в проектах клиентов высокого уровня.
Что такое переключатели слоя 2 и слоя 3?

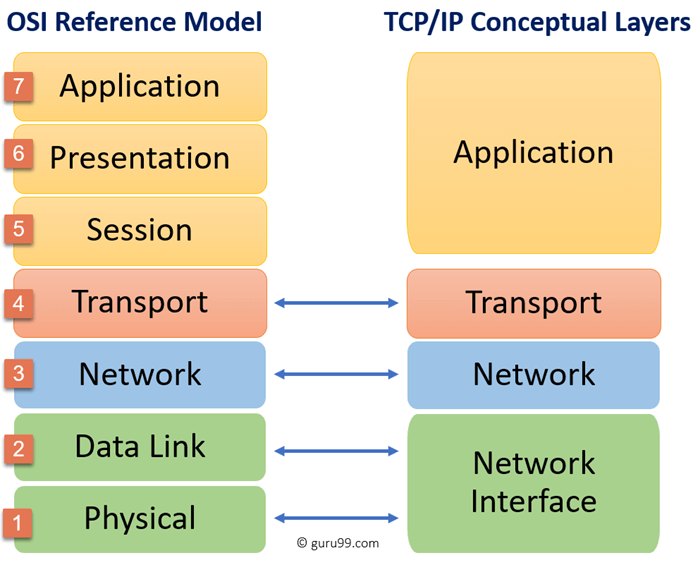

В целом модель OSI разделена на семь уровней: слой приложения, слой презентации, сессионный слой, транспортный слой, сетевой слой, слой передачи данных и физический слой. Двухслойный переключатель работает на втором слое (слой передачи данных) модели OSI, поэтому он называется двухслойным переключателем. Основные функции включают физическое решение, проверку ошибок, последовательность кадров и управление потоками. Трехслойный переключатель расположен на третьем слое (сетевом слое) и представляет собой устройство с трехслойной функцией переключения, то есть двухслойный переключатель с трехслойной функцией маршрутизации, но это органическая комбинация из двух, и это не просто устройство маршрутизатора. Аппаратное и программное обеспечение накладываются на LAN-переключатель.
Разница между переключателями слоя 2 и слоя 3
Основное различие между коммутаторами Layer 2 и Layer 3 заключается в том, имеют ли они функции маршрутизации. Переключатель второго слоя представляет 17 м. Устройство уровня ссылок данных, которое может идентифицировать адресную информацию MAC в пакете данных, переадодать ее в соответствии с адресом MAC и записывать эти адреса MAC и соответствующие порты во внутренней адресной таблице. Трехслойный переключатель — это переключатель с некоторыми функциями маршрутизатора. Он работает на трех слоях стандартной модели сети OSI: сетевом слое. Цель состоит в том, чтобы ускорить обмен данными в большой сети. Функция маршрутизации, которая у него есть, также для этой цели. Маршрут один раз, вперед много раз. Кроме того, коммутаторы layer 3 могут выполнять статическую маршрутизацию и динамическую маршрутизацию. Это означает, что коммутатор Layer 3 имеет как таблицу адресов MAC, так и таблицу маршрутизации IP, а также обрабатывает внутриВЛАН связь и маршрутизацию пакетов между различными VLANs. Переключатели, которые только добавляют статические маршруты, называются слабыми переключателями слоя 3. В дополнение к пакетам данных маршрутизации, коммутаторы слоя 3 также включают некоторые функции, которые должны быть в состоянии понять информацию об IP-адресе данных, входящих в коммутатор, такие как пометка трафика VLAN на основе IP-адресов вместо ручной настройки портов. Улучшена мощность и безопасность трехслойного выключателя.
Когда вы пытаетесь выбрать переключатель слоя 2 или слоя 3, необходимо учитывать требования к сети. Если ваша сеть является чистой сетью Layer 2, переключатель Layer 2 может удовлетворить ваши потребности. В структуре сети это обычно называют слоем доступа. Если вам нужна агрегация коммутатора для доступа к нескольким коммутаторам и выполнения маршрутизации между VLAN, вам нужен переключатель уровня 3. Это называется распределительным слоем в топологии сети.
Заключение
Короче говоря, переключатель слоя 2 используется в небольших локальных сетях. Его быстрая функция переключения, несколько портов доступа и относительно дешевые цены обеспечивают очень полное решение для небольших пользователей сети. Наиболее важной функцией трехслойного коммутатора является ускорение быстрой перемотки данных в рамках большой локальной сети, и добавление функции маршрутизации также служит этой цели.
