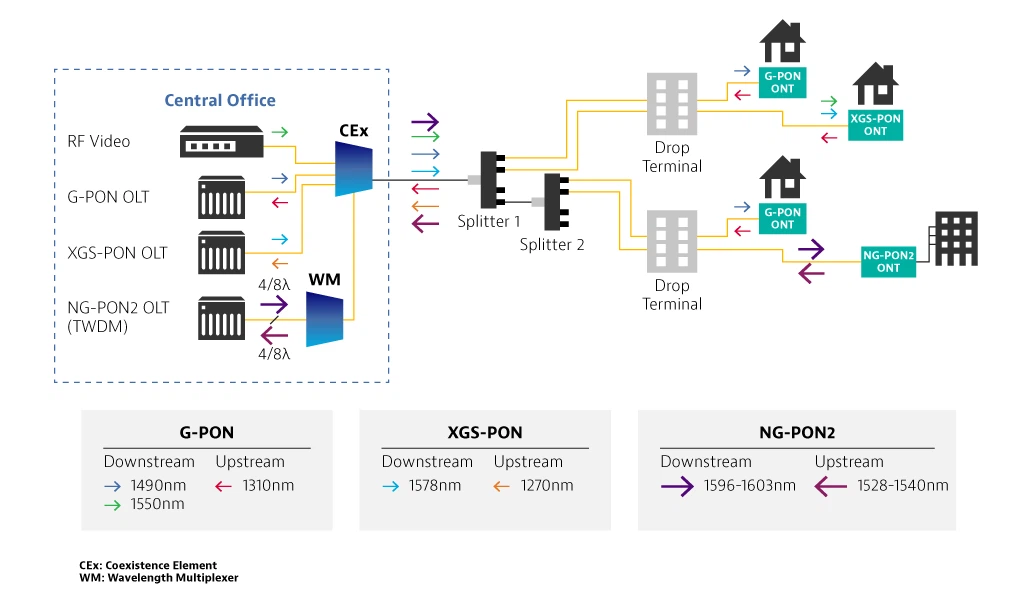

Пассивная оптическая сеть (PON) в основном состоит из терминала оптической линии (OLT) в центральном офисе и оптического сетевого блока (ONU) в конце пользователя. Это точка-к-много точек сети с режимом вещания в downlink и времени разделение множественного доступа в uplink Он может гибко сочинять дерево формы, звездообразной, в форме автобуса и других топологических структур. Только простой оптический сплиттер должен быть установлен в точке оптической ветви. Таким образом, он имеет преимущества экономии оптических кабельных ресурсов, пропускной способности распределения ресурсов, экономия оборудования номер инвестиций, а также строительство Преимущества быстрой скорости сети и низкой всеобъемлющей стоимости строительства сети.
Пассивная оптическая сеть (PON) также может быть подразделяется на широкополосную пассивную оптическую сеть (BPON), гигабитную пассивную оптическую сеть (GPON) и пассивную оптическую сеть Ethernet (EPON). Среди них более распространены гигабитная пассивная оптическая сеть (GPON) и Пассивная оптическая сеть Ethernet (EPON).
Gigabit Пассивная оптическая сеть (GPON) является последней пассивной оптической сети (PON) технологии. Его скорость вниз по течению может достигать 2,48 Мбит/с, которыми могут поделиться до 64 конечных пользователей. Кроме того, Gigabit Passive Optical Network (GPON) также может поддерживать многопрофинные протоколы и соответствовать стандартам Ethernet, TDM и ATM, чтобы предоставлять традиционные бизнес-услуги, такие как голосовые и арендованные линии на основе TDM, без изменения пользовательского оборудования.
Емкость данных | Скорость вниз составляет 1,24 Мбит/с или 2,48 Мбит/с, а скорость вверх составляет 622 Мбит/с или 1,24 Гбит/с |
Количество конечных пользователей | Если расстояние между оптическим линейным терминалом (OLT) и оптическим сетевым блоком (ONU) составляет 20 км, оно может поддержать 32 пользователя; Если расстояние между 12-15 км, 64 пользователей могут быть поддержаны; если расстояние составляет 30 км, только 16 пользователей могут быть поддержаны. |
Поддерживаемый протокол | Ethernet, банкоматы и TDM |
Пассивная оптическая сеть Ethernet (EPON) — технология пассивной оптической сети (PON), основанная на Ethernet. Он использует технологию пассивной оптической сети (PON) на физическом слое, и использует протокол Ethernet на слое соединения, чтобы использовать пассивную топологическую структуру оптической сети (PON) реализует доступ Ethernet. Таким образом, Пассивная оптическая сеть Ethernet (EPON) сочетает в себе преимущества технологии пассивной оптической сети (PON) и технологии Ethernet: низкая стоимость, высокая пропускная способность, сильная масштабируемость, гибкая и быстрая реорганизация сервиса, совместимость с существующей совместимостью Ethernet и т.д.
Емкость данных | Вверх по течению и вниз по течению ставки как 1.25Gbps |
Количество конечных пользователей | При расстоянии между оптическим линейным терминалом (OLT) и оптическим сетевым блоком (ONU) составляет 20 км, поддерживается не более 32 пользователей |
Поддерживаемый протокол | Ethernet |
Активное оптическое трансмиссионное оборудование (фотоэлектронное оборудование, активные оптоэлектронные устройства, оптические волокна и т.д.) также развернуто между центральным офисным концом и пользовательским концом активной оптической сети (AON), которая может быть разделена на активное оптическое оборудование на основе PDH и SDH. Сеть (AON), активная оптическая сеть (AON) на основе SDH широко используется в настоящее время. Он имеет скорость доступа 155Mbs или 622Mbs, и расстояние передачи может достигать 70 км без ретранслятора. В отличается от пассивной оптической сети (ПОН), сигнал, полученный оптическим сетевым блоком (ОНУ) в активной оптической сети (АОН), является сигналом после оптико-электрической конверсии активного устройства. Технология активной оптической сети (AON) очень зрелая, но ее стоимость развертывания выше, чем у пассивной оптической сети (PON).
Пассивная оптическая сеть (PON) и активная оптическая сеть (AON) имеют свои особенности. В настоящее время пассивная оптическая сеть (PON) чаще встречается в волоконно-оптической сети (FTTH).
