Одномодовый кабель представляет собой кабель с одной жилой из оптического стекловолокна диаметром от 8,3 до 10 микрон. По сравнению с многомодовыми волокнами свет уже и имеет более широкую полосу пропускания. По сравнению с многомодовым, одномодовый имеет значительно меньшее ядро. В результате получается более тонкая световая волна, которая проходит по кабелю без искажений. Сердцевина многомодового на 50-100 микрон больше, чем у одномодового. Из-за более объемного характера света световые волны широко рассеиваются по кабелю. Для коротких расстояний это не будет проблемой, но для расстояний более одного километра это может привести к искажению света на дальнем конце и недостаточной передаче данных. Хотя на одномодовый трансивер можно установить многорежимный режим, настоятельно рекомендуется использовать совместимое устройство.
Что делать, если вам нужно подключить многорежимный и одномодовый?
При попытке перепутать установку настоятельно рекомендуется обратить внимание на технические характеристики устройства, которые можно найти в паспорте устройства.

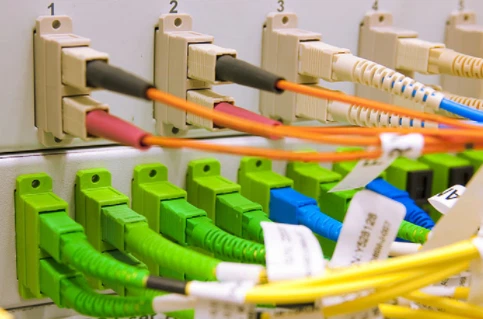

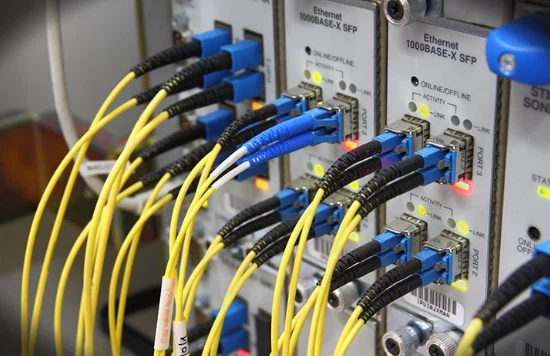

Главное, что нужно помнить при попытке установить многомодовое волокно на одномодовой установке, это использовать соединительный кабель с согласованием мод. Этот кабель был спроектирован и разработан для обеспечения удобного способа подключения многомодовых оптоволоконных кабелей к оптическим модулям 1000BASE-LX. Кабели согласования мод предлагают возможность калибровки многомодовых волокон с использованием одномодовых одноядерных модулей. Они сконструированы как дуплексные патч-корды и поэтому не требуют никаких дополнительных компонентов. Требованием к таким патч-кордам является то, что модули 1000BASE-LX по умолчанию излучают свет с длиной волны 1310 нм по одному волокну. Если обычное многомодовое волокно используется с одномодовым модулем приемопередатчика вместо перемычки согласования режима, одномодовый модуль приемопередатчика будет излучать свет непосредственно в центре кабеля, что приведет к генерации нескольких оптических сигналов и, таким образом, сбивает с толку принимающий модуль. Перемычки модовой модуляции устраняют эту проблему, позволяя одномодовому излучению смещаться от центра многомодового волокна. Это решение обеспечивает излучение, подобное типичному излучению светодиодов. Хотя многомодовое волокно можно подключить к одномодовому модулю, большая световая волна многомодового модуля, обычно 62,5 микрона, не позволяет использовать другой способ передачи в 9-микронное волокно. Это приведет к потере не менее 85 процентов света.
Основные моменты, которые следует понимать при использовании этих типов кабелей:
- Перемычки согласования режимов требуют подключения кабелей MC с каждой стороны установки.
- При использовании оборудования с разъемами LC или SC важно помнить, что одномодовая часть кабеля должна быть подключена к передающей стороне оборудования, а многомодовая часть кабеля должна быть подключена к принимающей стороне. оборудования.
Обратите внимание, что качество этого решения не самое лучшее. В зависимости от полосы пропускания дальность передачи по многомодовым волокнам ограничена.
Поэтому всегда рекомендуется использовать многомодовые или одномодовые волоконно-оптические соединительные кабели, соответствующие трансиверу, чтобы получить наилучшее качество соединения.
