Профиль продукта

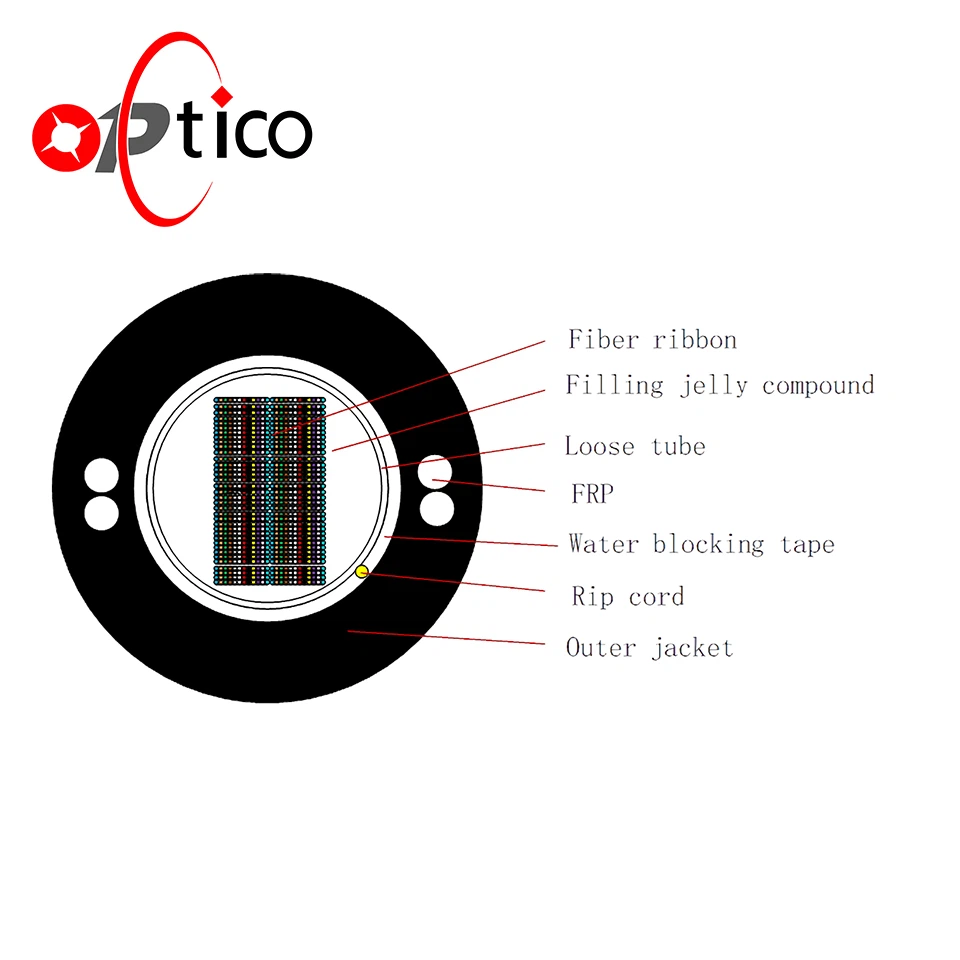

Ленточный волоконно-оптический кабель для наружной установки 864F GYFDXTY содержит неметаллический прочный элемент и обладает превосходной антиэлектромагнитной способностью. Внутри волоконная лента высокой плотности расположена в свободной трубке из высокомодульного пластика. Туба заполнена водонепроницаемым пломбировочным компаундом и обернута одним слоем. Для обеспечения компактности и водонепроницаемости кабеля используется водоизоляционный материал со свободной трубкой. Четыре провода FRP расположены параллельно каждой стороне ленты. Кабель обернут внешней оболочкой из MDPE.
Технические характеристики продукта
| Элемент | G. 657A1 | |
| Диаметр модового поля (мкм) | 1310 нм | 8.6 ± 0.4 |
| Диаметр оболочки (мкм) | 125.0 ± 1.0 | |
| Некруглость оболочки (%) | Меньше или равно 1.0 | |
| Диаметр покрытия (мкм) | 245 ± 10 | |
| Погрешность концентричности покрытия/оболочки (мкм) | Меньше или равно 12,5 | |
| Коэффициент затухания (дБ/км) | 1310 нм | Меньше или равно 0,35. |
| 1550 нм | Меньше или равно 0,25. | |
| Потери на макроизгибе (1 оборот, радиус 10 мм) (дБ/км) | 1550 нм | Меньше или равно 0,75. |
| 1625 нм | Меньше или равно 1,5 | |
| Доказательство уровня стресса (кфунтов на квадратный дюйм) | Больше или равно 100 | |
*(Другие параметры соответствуют стандарту ITU-T G.657)
| Количество волокон | Структура | Волокна на ленту | Диаметр свободной трубки (мм) | Диаметр стеклопластика (мм) | Номинальная толщина внешней оболочки (мм) | Диаметр кабеля (мм) |
Вес кабеля(кг/км) |
| 864 | ЮНИТУБ | 24 | 18.0±0.3 | 2.0 | 3.5 | 25.5±5% | 516 |
| Элемент | Параметры | |
| Цвет волокна | Полный цветовой спектр | |
| Свободная трубка | Материал | ПБТ |
| Цвет | Естественный цвет | |
| Бронированный материал | Стальная полоса с пластиковым покрытием | |
| Усиленный материал деталей | стеклопластик | |
| Внешняя куртка | Материал | МДП |
| Цвет | Черный | |
| Мин. радиус изгиба | Статический | 10-кратный диаметр кабеля |
| Динамический | 15-кратный диаметр кабеля | |
| Прочность на растяжение (краткосрочная перспектива) | 2700N (меньше или равно 0,1 дБ. Дополнительное затухание £ 0,1 дБ) | |
| Раздавить (краткосрочный) | 1000Н/100 мм (менее или равно 0,1 дБ, дополнительное затухание менее или равно 0,1 дБ) | |
| Рабочая температура (стандарт IEC 60794-1-2 F1) | -40 градус -+70 градус | |
Особенности продукта
- Высокопрочная водоблокирующая свободная трубка.Ленточный волоконно-оптический кабель для наружной установки 864F GYFDXTY имеет высокопрочную водоблокирующую свободную трубку, обеспечивающую важный уровень защиты. Этот компонент разработан так, чтобы противостоять проникновению воды, увеличивая общий срок службы и производительность оптических волокон внутри.
- Компактный дизайн и легкая конструкция.Благодаря волокнам 864, упакованным в пакет небольшого диаметра, компактная конструкция кабеля упрощает обращение и установку. Его легкий вес упрощает процесс развертывания, способствуя общей эффективности установки.
- Специальный компаунд для наполнения трубок для защиты волокон.Специально разработанный состав для наполнения трубок обеспечивает дополнительный уровень защиты деликатных оптических волокон, что обеспечивает критическую защиту волокон.
- Прочные механические и температурные характеристики, устойчивость к раздавливанию.
- Соответствует RoHS для экологической ответственности.Полный кабель и все его компоненты соответствуют стандартам RoHS, что способствует созданию устойчивого и экологически чистого решения.
Приложения
